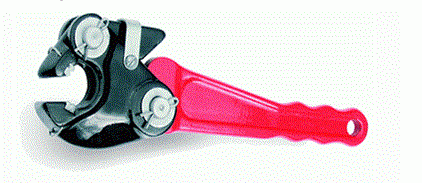

Ключ трубный КТГУ-60 предназначен для свинчивания и развинчивания резьбовых соединений насосно-компрессорных труб (НКТ 60 мм) механизированным способом и вручную при подземном ремонте скважин, для использования в умеренном и холодном макроклиматических районах по ГОСТ 16350-80.
Ключ трубный для НКТ КТГУ-60 состоит из челюсти, шарнирно соединенной со створкой и рукояткой при помощи пальцев, застопоренных шплинтами. В створку вставлена пружина, надетая на направляющую, которая обеспечивает автоматический зажим трубы между челюстью и створкой. Поворот створки ограничивается уступом, выполненным на челюсти. На створке и челюсти ключа в канавках типа «ласточкин хвост» установлены два сухаря. Сухари ключа КТГУ-М от выпадания крепятся пружинными фиксаторами (хомутиками).
Ключ трубный КТГУ-60 (КТГУ-М-60) | |
---|---|
Условный диаметр труб, мм | 60 |
Максимальный крутящий момент, кНм | 3.0 |
Габаритные размеры, мм, не более | 332 х 142 х 65 |
Масса полного комплекта, кг | 4.3 |
